海 图
要制作一幅海图，需要经过非常多的工序，既饱含着测绘人员在海上外业测量的艰辛，也凝聚着制图人员的辛勤汗水。因此，要珍惜每一张海图，珍惜制图工作者的劳动成果。
一、海图生产的传统模式
海图的制作工艺与方法受到当时技术水平的限制。过去是手工制作海图，采用的方法是常规的制图技术和方法。常规制图中，海图成图过程分为编辑设计、编绘作业和海图印制三大阶段。
01 编辑设计的内容有哪些？
编辑设计是指海图编辑所进行的各种技术工作，是海图编辑的初始阶段。编辑设计的基本内容主要包括：
（1）海图总体设计
确定海图的基本内容、基本规格及表示方法。
（2）制图资料的分析与选择
对制图资料收集、分析、选择；对所有编图资料进一步确定出基本资料、补充资料、参考资料等。
（3）制图区域研究
通过各种地图资料、文献资料、社会调查和实地勘探，对制图区域的海洋地理现象的空间分布、分类分级、一般和典型特征，从自然、人文、航海、军事等各方面进行分析研究。这项工作往往结合制图资料的分析研究来进行。
（4）拟定海图制图生产技术方案
主要指编绘技术方案和出版方案。因此编辑设计是海图制图生产的开始和技术准备阶段，是海图编绘和复制的依据。
（5）撰写编辑文件（编辑设计书）
编辑文件的内容，一般包括对海图性质、用途、规格、数学基础、内容及其表示、精度标准、技术方法做出基本规定。
02 编绘作业的内容和方法有哪些？

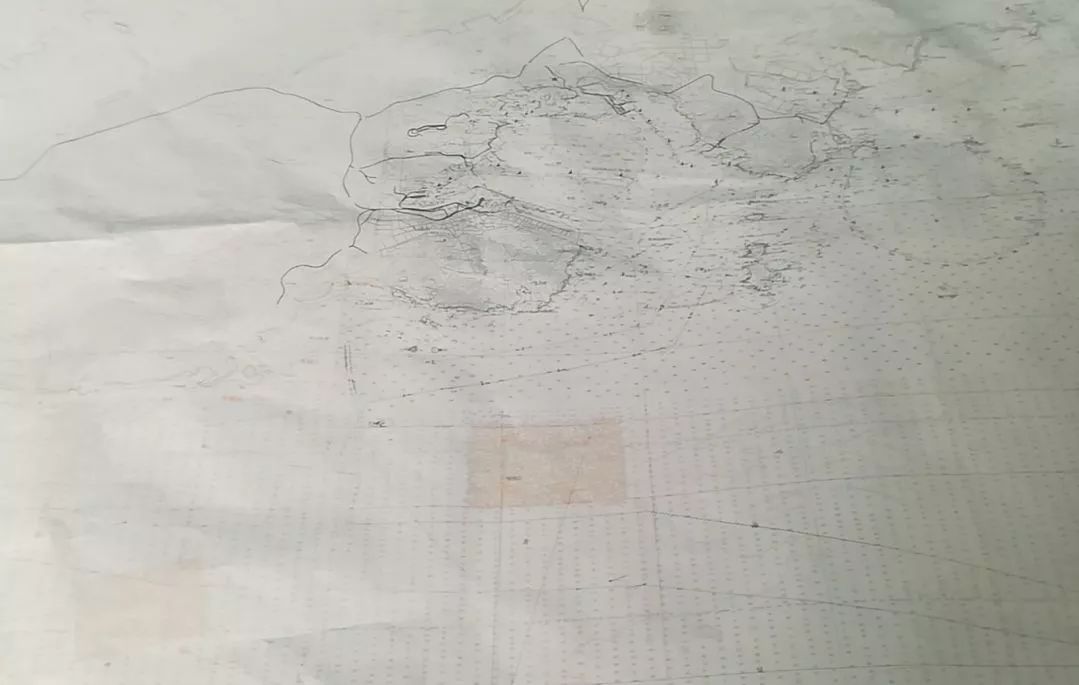

编绘作业主要是根据编辑文件和作业计划，制作出版印刷用的底图。主要包括图廓的计算及展绘、制图资料的转绘、制图综合、清绘、校对及编辑审查等。
综合制图
编绘作业中，重要的一个内容是制图综合。编图时所用的编图资料一般由大比例尺图到小比例尺图。资料缩小后，里边的制图要素就非常拥挤，为了清晰易读，需要运用制图综合的方法对制图要素进行重新处理，这样的过程就是制图综合。
编绘作业方法

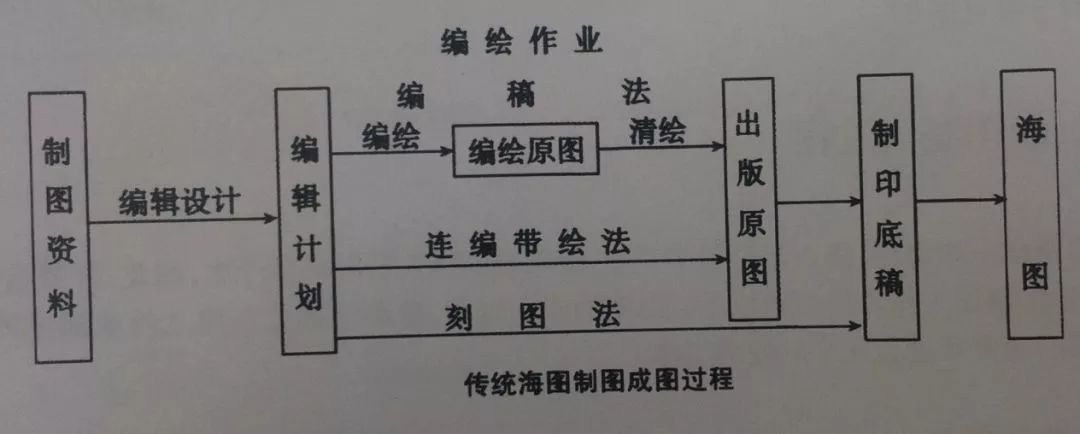

我国的海图编绘作业主要使用绘图和刻图工具，先后采用了编稿法、连编带绘法和刻图法三种作业程序。
03 海图制印的工艺流程有哪些？
海图制印也叫复制，是海图成图过程中的最后一道工序，海图印刷一般采用胶板印刷，其工艺过程主要包括：照相、制版、印刷。
照相：将出版原图照相，在阴片上按照颜色分涂成不同的阴片，再将阴片通过晒版翻晒成阳片。
制版：把经过修涂制出的海图各色线划要素版和普染要素版翻晒成印刷版。

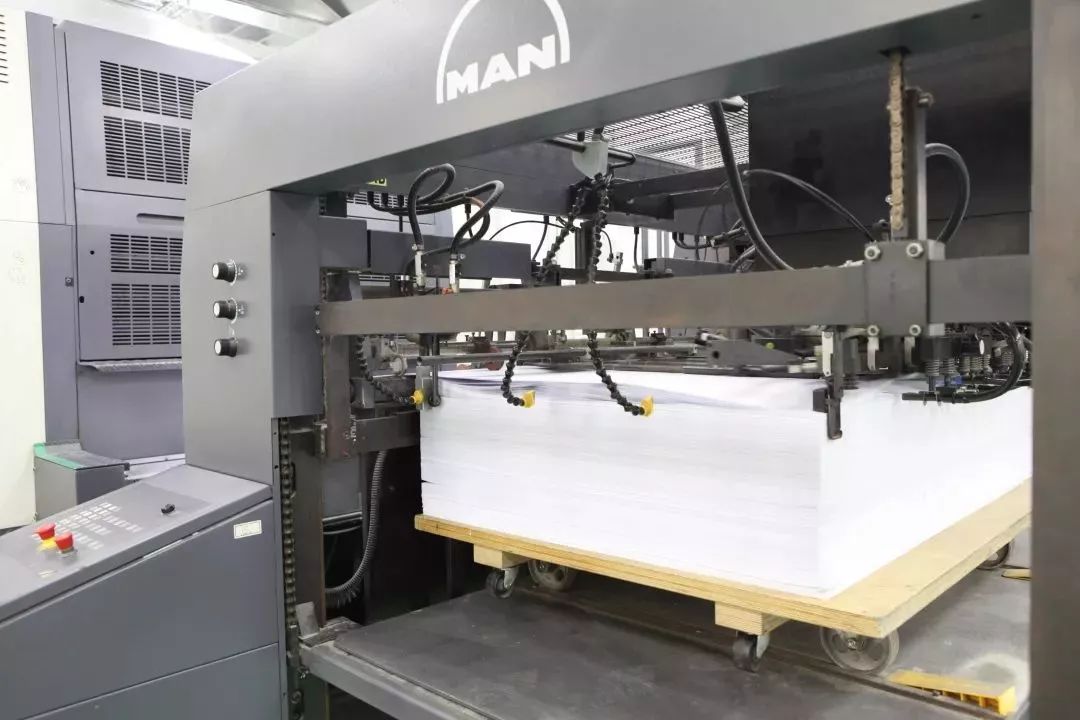

印刷：将四块金属印刷版分别固定在胶印机的四个滚筒上，金属印刷版上的图形先转换到相应的带有胶皮布的滚筒上，然后，再从胶皮布上转印在纸上。通过胶板印刷机套印成多色海图。最后，再对印好的海图进行最后加工，如用切纸机进行断裁、分级（挑出废品）和包装等。
二、海图制作的现代模式
随着计算机技术应用到海图制图领域后，引起了海图生产理论和技术的深刻变革。手工制图已经成为历史，海图数字化生产技术逐步成熟，生产规模逐步扩大。
01 资料准备与编辑设计的主要任务是啥？

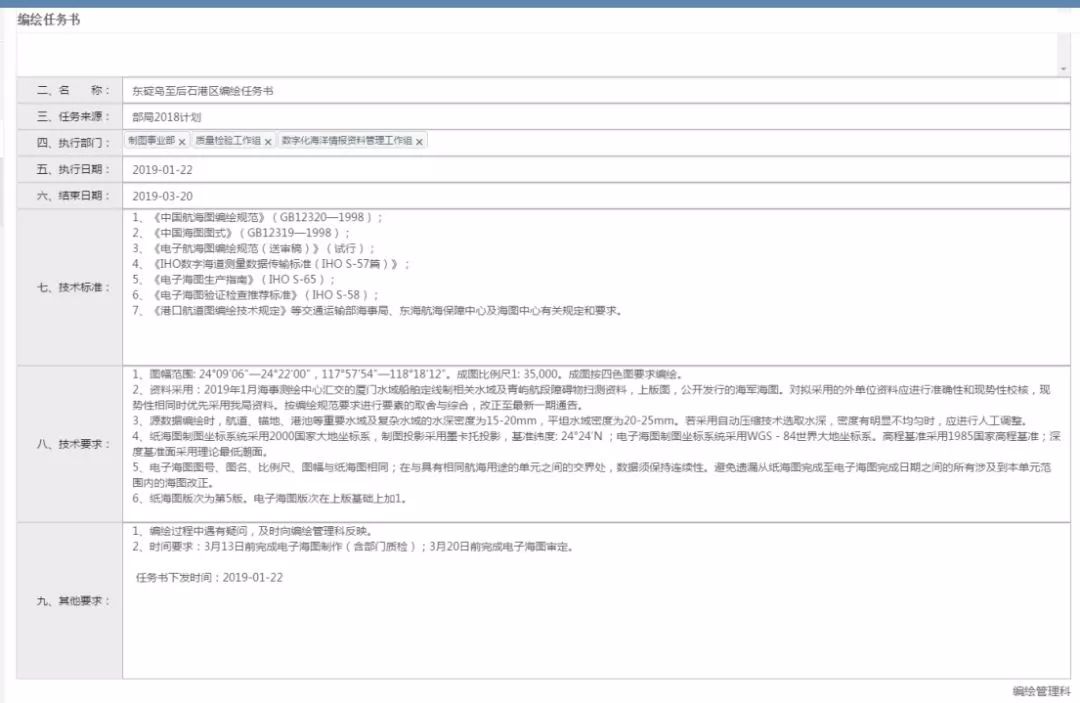

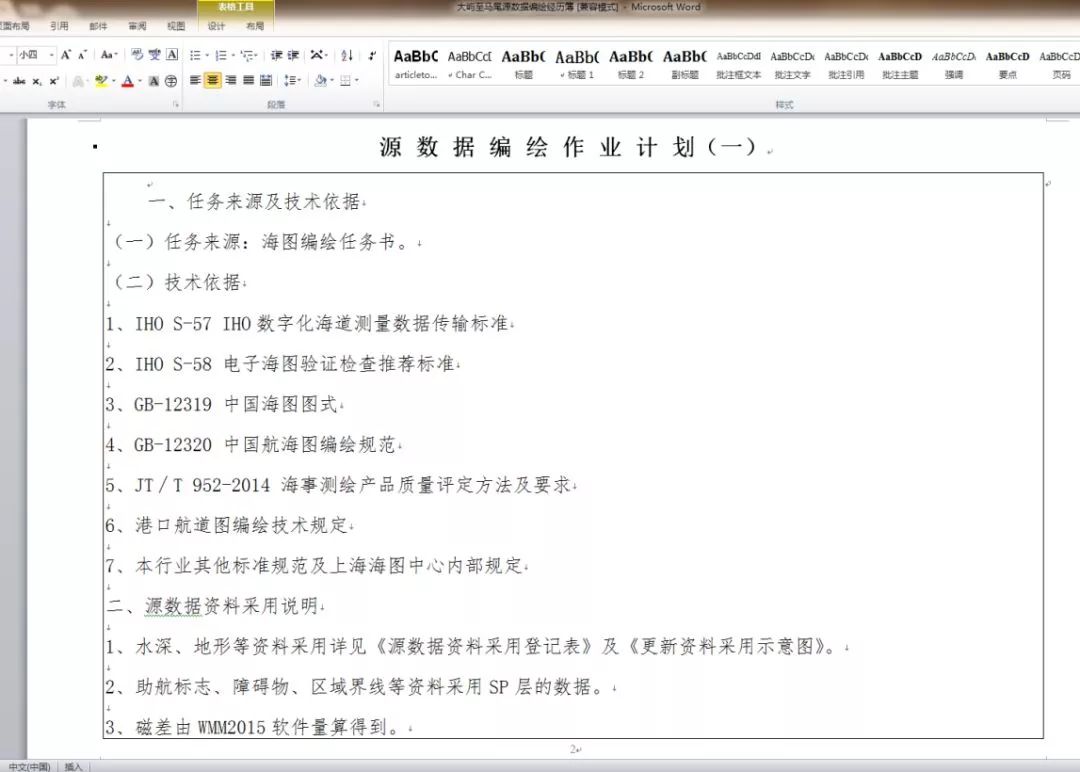

本阶段的主要任务是负责制图资料的搜集、整理、扫描建库等。编辑设计是根据制图资料，对制图区域进行研究，确定资料采用情况和数字化图幅范围，填写图历表。图历表审批后，交给作业员作为海图作业的依据。
02 海图数字化要完成哪些任务？

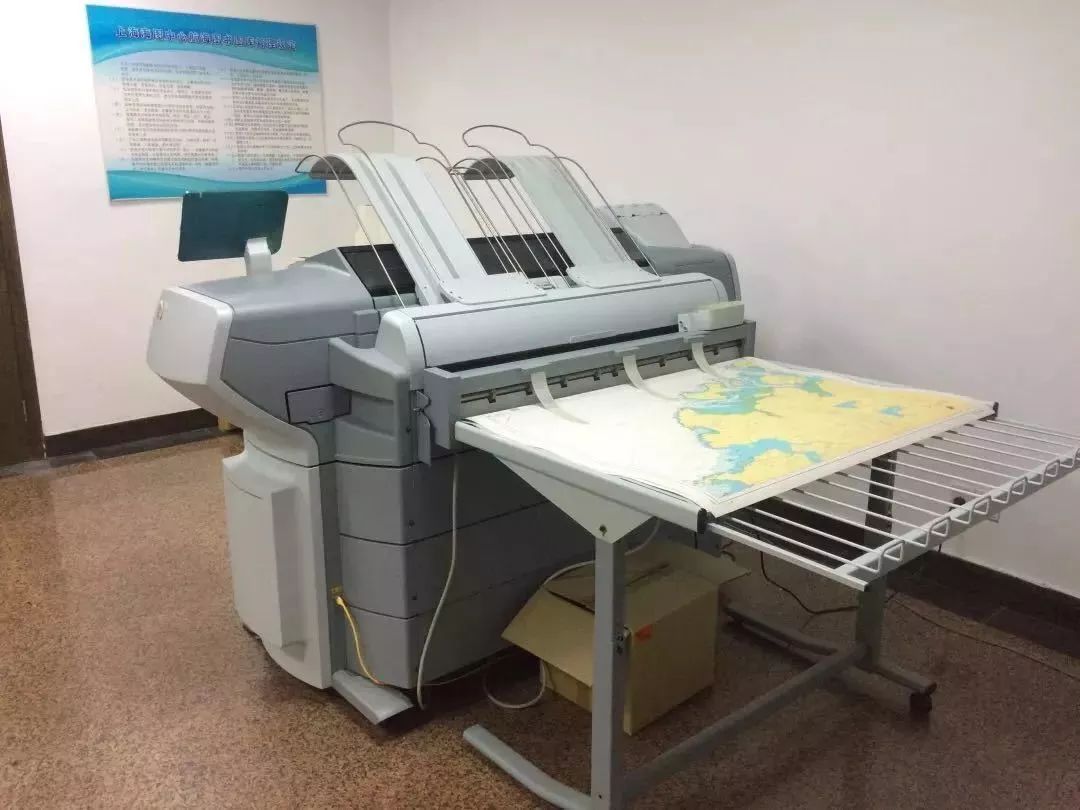

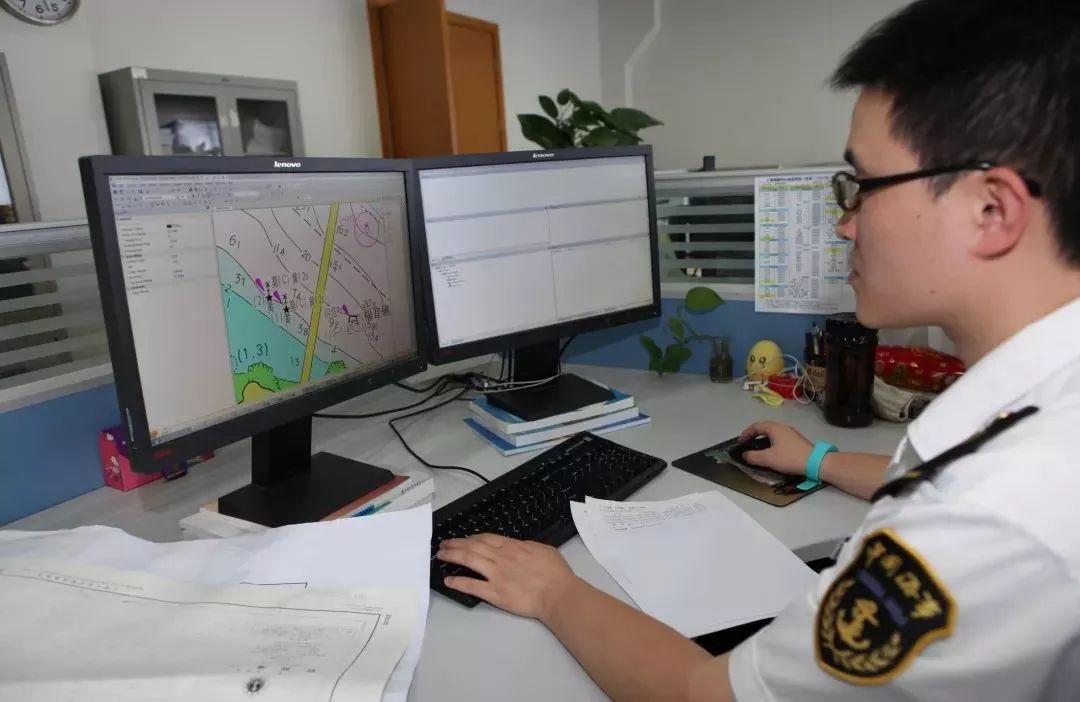

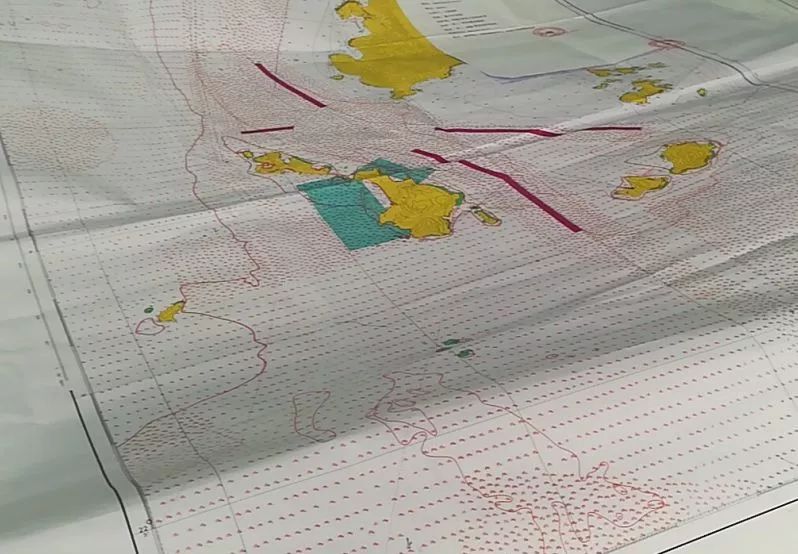

数字化作业的核心任务是根据不同的数据源进行数据加工，用数字化软件对纸质资料进行扫描矢量化，对图表资料进行录入，对数字资料进行格式转换，然后用海图生产软件进行海图编辑作业，成图后打印出属性样图和全要素样图，然后对数字海图全要素的空间数据和属性数据进行反复校对、修编和复校。最后将成图和数据交入海图数据库。
03 海图数据入库与维护的主要工作有啥？
本阶段的主要任务是海图数据建库和入库、海图数据的维护和更新、海图数据的输出服务。由编审接收数字化作业室提交的数字海图原图，制定入库方案。
04 海图输出与出版的主要任务有哪些？
海图输出与出版主要指数字海图的输出和纸质海图的出版两部分。
数字海图输出：数字海图生产是由制图编辑指定生产方案，从数据库中提取数据进行剪切、坐标系统转换、数据格式转换并提交数据，对数据进行加密、封装，预安装测试，无误后制作数字海图母盘，检查验收，最后按生产计划复制数据光盘。这些数据光盘可在电子海图上进行屏幕显示。
纸质海图的出版：具体方法是从海图数据库中提取相应的格式数据，然后利用纸图软件进行数据格式转换，之后对数据修编、符号化处理、生产彩色EPS，分版而形成制版胶片，再进行制版、打样和印刷等各项工序，由胶印机套印成四色海图。
