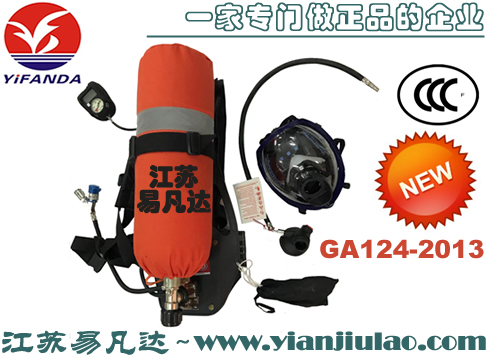

GA124-2013新标准CCCF正压式空气呼吸器,3C消防空气呼吸器

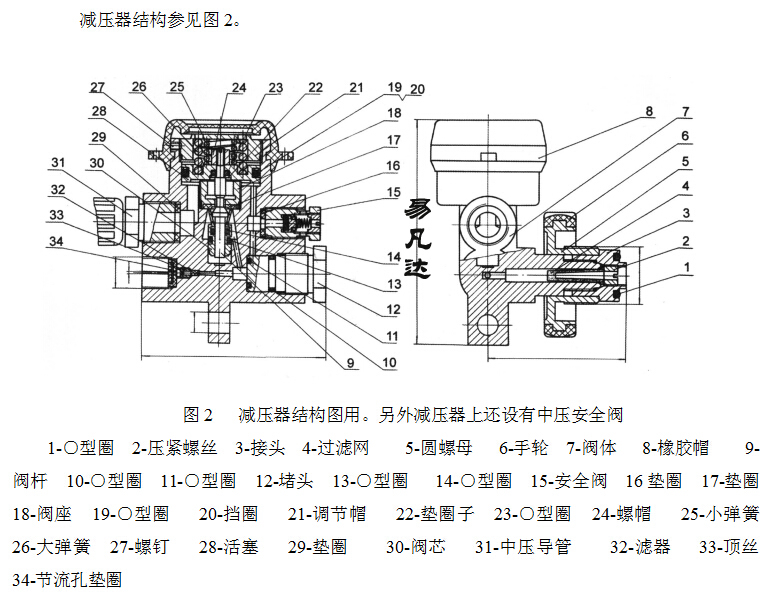

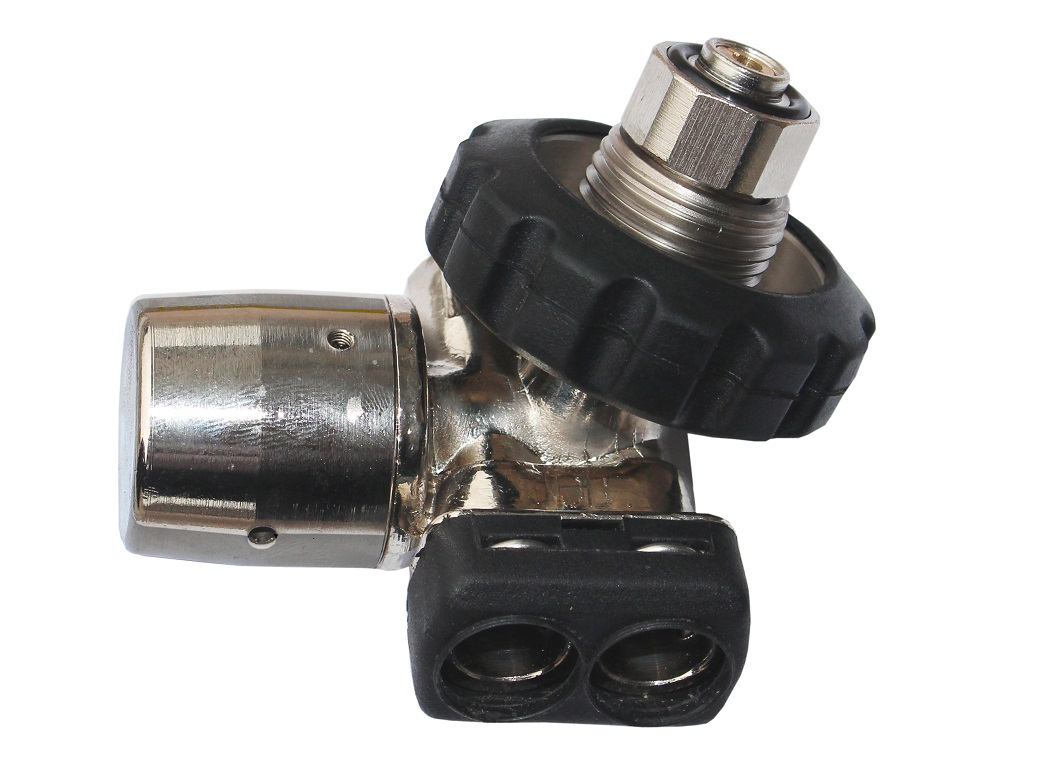

减压器可将30Mpa高压空气减压为（0.65±0.2） Mpa的中压空气，供佩戴者使用。另外减压器上还设有中压安全阀。
减压器的技术参数
（1）输入压力：30Mpa；
（2）膛室压力：（0.65±0.2）Mpa；
（3）输出压力：（0.65±0.2）Mpa；
（4）最大输出流量：≥300L/min；
（5）安全阀开启压力：1Mpa~1.2 Mpa
（6）报警器报警起始压力：5.5Mpa~0.5Mpa；报警器报警声压级：≥90dB。
安全阀
当减压器失去对高压空气的减压作用时(如减压弹簧损坏或膜片、阀门损坏)，高压空气未经减压直接输出，为避免由此造成的损害，设置了安全阀。正常情况下，膛室压力不大于0.85Mpa，安全阀处于关闭状态。当减压器出现故障膛室压力过高时，安全阀会自动开启泄气。出现此故障时应及时检修减压器。

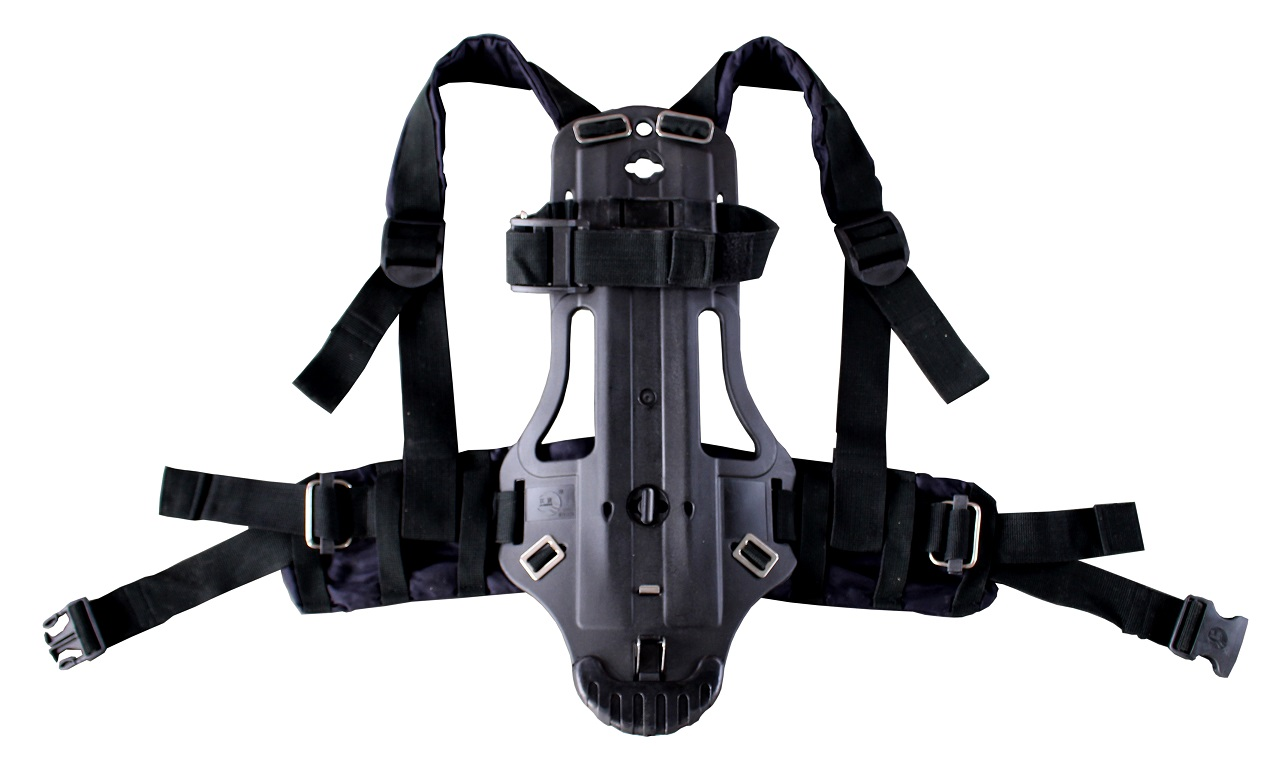

背具

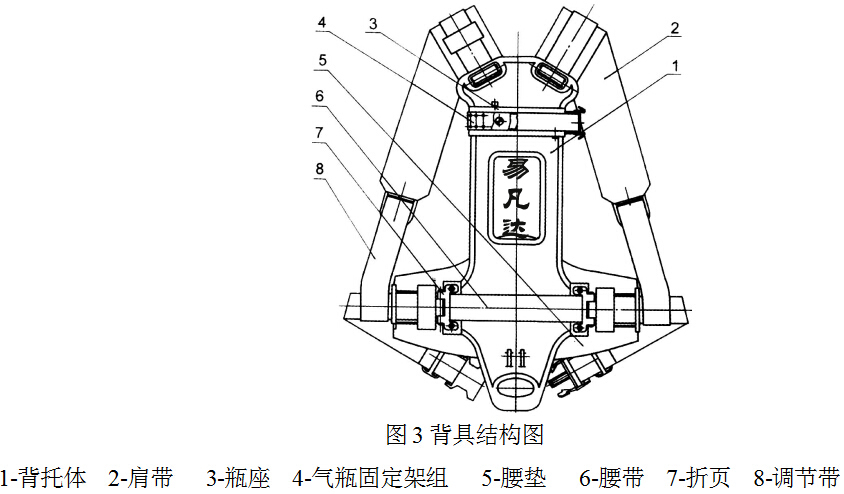

背具包括背托、左腰带、右腰带、左右肩带、气瓶固定架组五部分组成。背具结构参见图3。

背托
背托是背具的基础部件，它的框架和固定装置是用不绣钢材料焊接而成的，因此强度好、承接能力强。外部是采用橡塑材料制成，着装时直接与人体背部接触，柔软舒适。背托的设计是根据人体背部生理特征，使装具的重量主要分布于臀部，从而增强佩戴者肩臂的活动能力。
左右腰带
腰带卡子和连手采用目前较先进的轻质碳纤维材料注塑而成，柔韧性好，强度高，美观大方；腰带松紧调节自由方便。
左右肩带
左右肩带采用加宽结构，内衬海绵橡胶垫，使肩部的压力均匀分布。两端采用不锈钢环，肩带的调整简单易行。
气瓶固定架组
气瓶固定架组由支架、调整带、锁紧扣组成。支架和锁紧扣采用轻质碳纤维材料注塑而成，锁紧扣设有自锁装置，锁紧牢固。

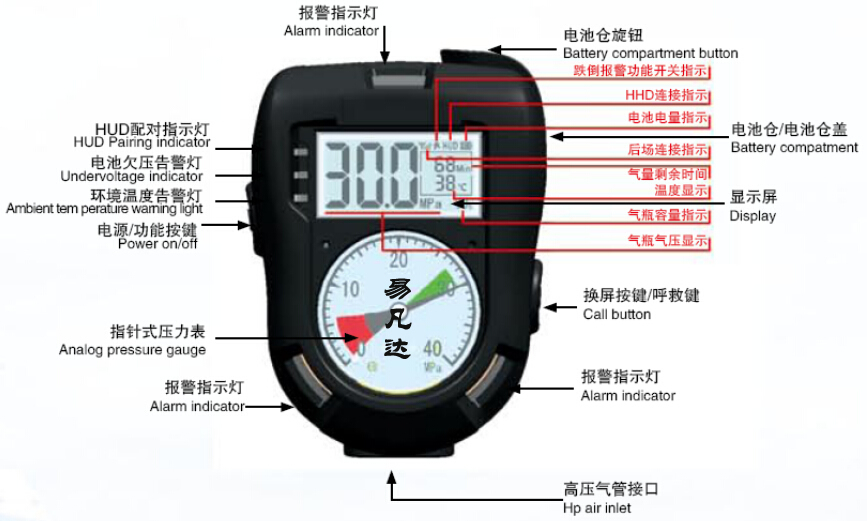

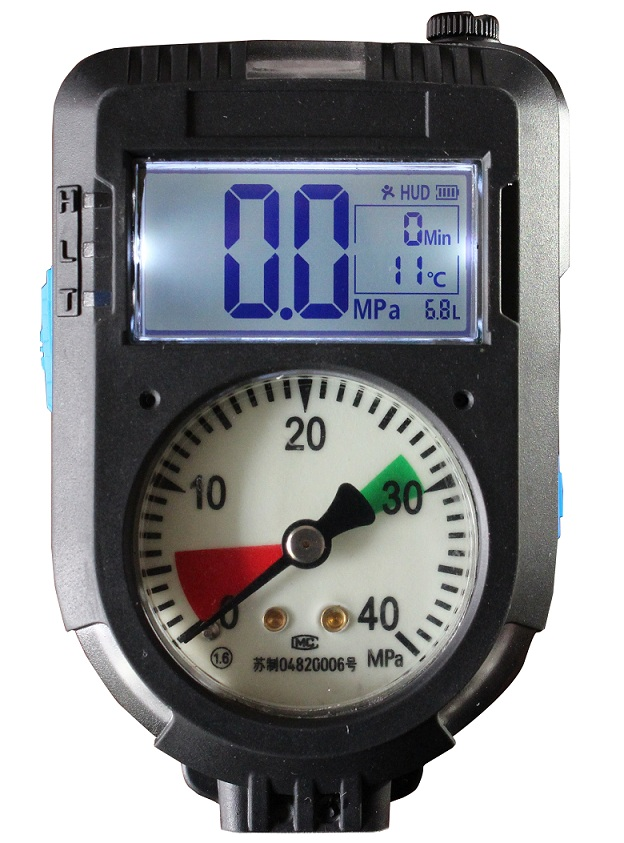

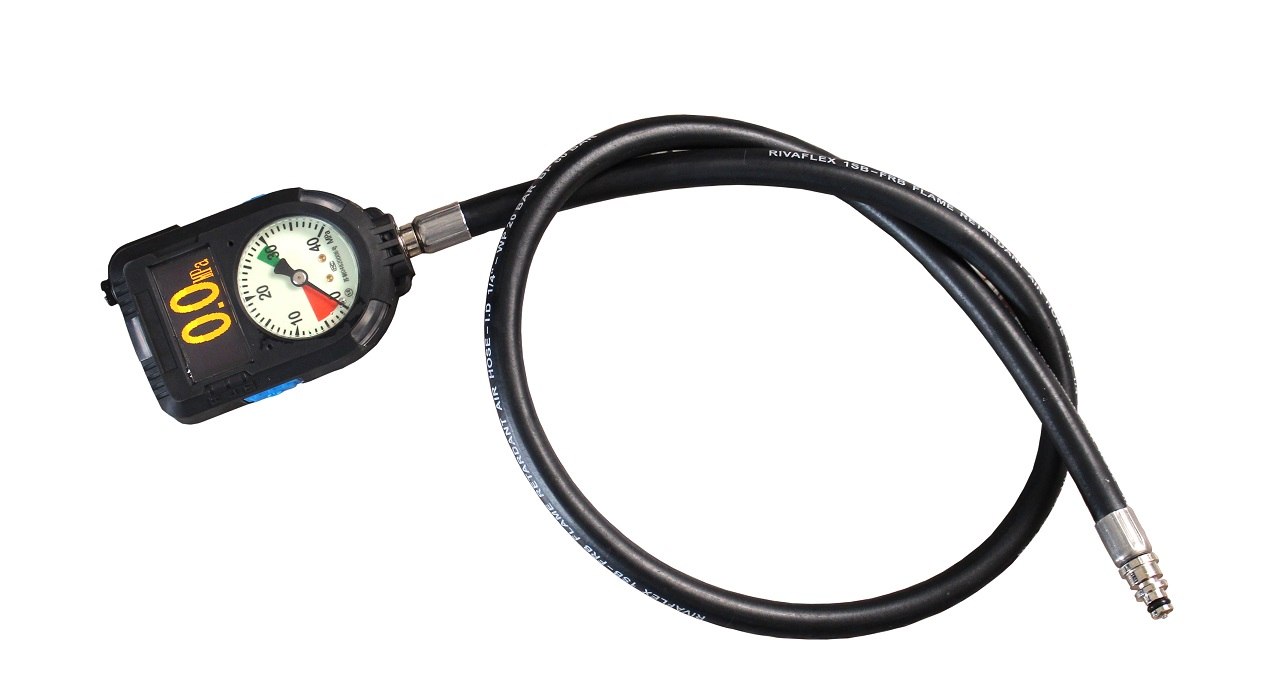

HUD发射压力表
规格参数
电池使用两节7号电池，电池可方便更换
待机时间：1年（建议长期不用时，取下电池）
连续工作时间： 大于30小时
呼救器连续报警时间：大于2小时
注：如果电池换为两节7号劲量锂电池，上面各时间可以增0.8—1倍。
工作温度：-30℃—+70℃
数字显示表精度：1.6级
数字压力显示精度：1.6级
防尘、防水、防摔、防爆
防护等级：IP67
防爆等级：ExiaIICT4
尺寸：94*62*36mm
功能介绍及使用方法

开关机

开机：方法一、长按电源/功能按键，开机。
方法二、打开气瓶高压阀，气瓶输出压力大于1MPa,3-4秒主机自动开机。
关机：在开机状态下，并且压力表压力显示值低于1MPa时，长按功能键3秒，系统关机。当压力表指示压力大于1MPa时，如果长按功能键关机，将不能关机，需先将高压管内的气压卸压，直至压力表显示值在1MPa以下才能关机。
屏幕切换
ZHD-X10有两种屏幕显示方式,通过短按换屏/呼救键，显示屏在下面两种界面间切换：
  a：只显示气瓶压力；

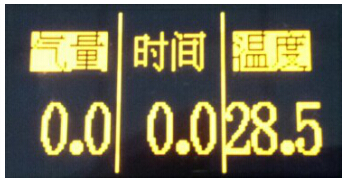

  b：显示气瓶压力、剩余时间和环境温度。
HUD抬头可视发射功能
ZHD-X10可以将气瓶压力发至HUD端显示处理，具体操作方法如下：
（1）与HUD的配对:同时按住电源/功能键和换屏键/呼救键3秒钟以上，HUD配对指示灯闪亮，进入与HUD配对状态，（此时可以松开按键），持续时间30秒钟。此状态下，按住HUD的配对键（注：按住，不能松手），蓝色配对指示灯闪烁，两者开始配对，配对成功后，ZHD-X10和HUD的配对指示灯均常亮3秒后熄灭，说明配对成功。
（2）正常连接：如果与HUD正常连接，ZHD-X10的配对指示灯（H/蓝灯）每5秒钟闪烁一次。
（3）断开连接：如果断开连接，配对指示灯处于熄灭状态。
   注：断开连接的情况有两种：
   a、ZHD-X10关机：ZHD-X10关机后，双方断开链接，HUD处于待机状态。再次打开数显表主机，双方会自动连接。
   b、其他非法断开连接：比如超出连接距离等，两者再次进入可连接范围，只要ZHD-X10处于开机范围，双方会自动连接。
气瓶气压显示报警功能
ZHD-X10实时显示气瓶内压力值。
对空呼而言，以6.8L的气瓶为例，
当1MPa≤气瓶压力≤6MPa，蜂鸣器开始急促鸣叫，闪光灯开始闪烁，音量大于90dB。
气瓶剩余气量使用时间显示
显示表实时、动态显示气瓶内剩余气量可用时间。
电池低压报警
当电池电量只剩下总电量的20%，即还可以连续工作1天，电池电压欠压告警灯T(黄灯)开始常亮。
呼救器功能：跌倒报警功能（选配）
使用人员遇险跌倒后，允许静止时间为30±2S，超过静止时间后，显示表开始发出“嘀---嘟”“嘀---嘟”“嘀---嘟”的预报警声，进入预报警时间，预报警时间为15±2S,在预报警时间内，再次移动数显表，会自动撤销报警；跌倒报警时间超过15S后，即超过预报警时间后，预报警音变为更急促、更高分贝的“嘀-嘟-”“嘀-嘟-”的鸣叫音，此时通过移动数显表将不能撤销报警，只有短按“换屏/呼救键”键才可以撤销报警状态。
主动呼救功能：在使用人员认为情况比较危险时，可以通过长按“换屏/呼救键”2-3秒，呼救器功能主动启用，在呼救报警状态下，短按“换屏/呼救键”可以取消呼救报警功能。
工作温度实时显示
数字压力表实时显示环境温度。

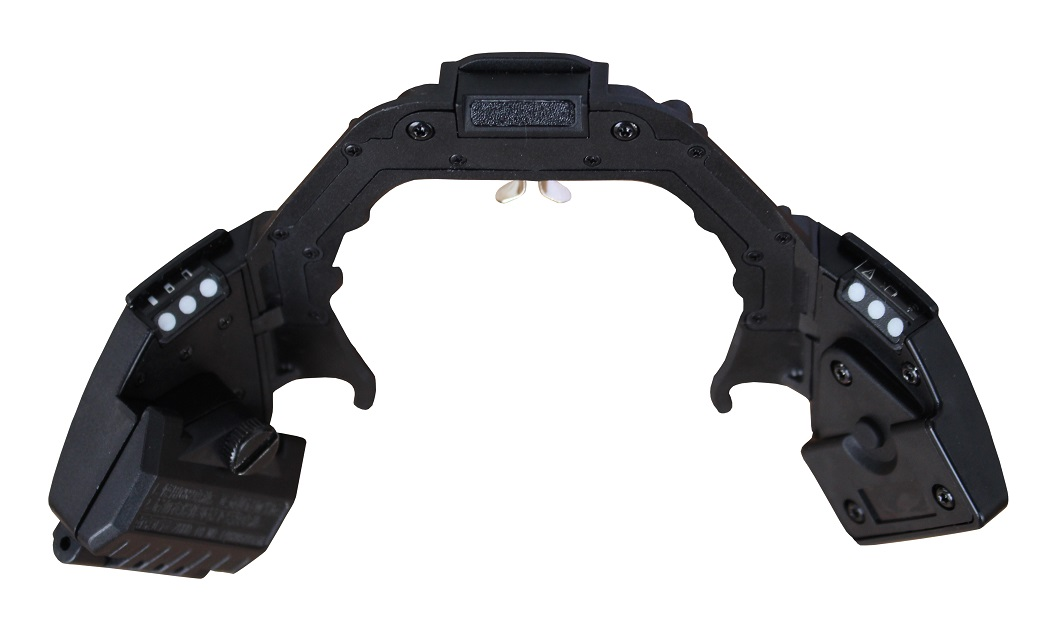

压力平视显示装置（HUD）
规格参数
时间:
供电电池：1节CR2电池
待机时间：1年以上 （建议长期不用时，取下电池）
连续工作时间：正常指示状态：多于200小时（8天）
注:实际工作时上述两种状态为混合状态。
工作温度：-30℃—70℃
防护等级：IP67
防爆等级：ExiaIICT4
重量：40g

HUD开机方法：
在可接收范围内（HUD离数显表距离不大于3米），ZHD-X10开始工作后3秒左右，HUD自动开机工作。
HUD关机方法：
A. ZHD-X10关机，HUD自动进入待机状态；
B. 非法断开连接，HUD自动进入待机状态；再次进入可接受范围，HUD自动开机工作。
配对
具体方法为：将ZHD-X10进入配对状态（持续30秒钟），按住HUD的配对按键，开始配对，配对灯指示灯蓝灯一直快速闪亮，配对成功后，蓝灯常亮3秒，然后熄灭。配对不成功，直接熄灭。
连接
当ZHD-X10与HUD正常连接后，HUD开始工作，压力指示灯总有一个点亮。（ZHD-X10的配对指示灯会每3秒闪烁一次）。
压力显示及报警
压力平视显示装置采用LED显示方式，当气瓶压力在30～10MPa之间时，绿灯常亮；当气瓶压力在10～6MPa时，黄灯常亮；当气瓶压力在6 MPa以下时，红灯一直快速闪亮，并且振动器开始震动，每三秒震动一次，每次1秒。
电源电压低压报警
当压力平视显示装置的电源处于低电压时，欠压指示（黄灯）开始闪亮。处于连接工作状态时，每秒钟闪烁一次，待机（休眠）状态处于欠压时，每5秒闪烁一次。
他救及接受中心命令功能（选配，需系统支持）
当同组的其他救援人员，出现险情，或中心下达救援同伴的命令，他救功能指示灯（红灯）点亮。
其他功能
LED的亮度自动调节：会随着外部光线的强弱自动调节LED的亮度。绿灯和黄灯：共3档，红灯：共2档。

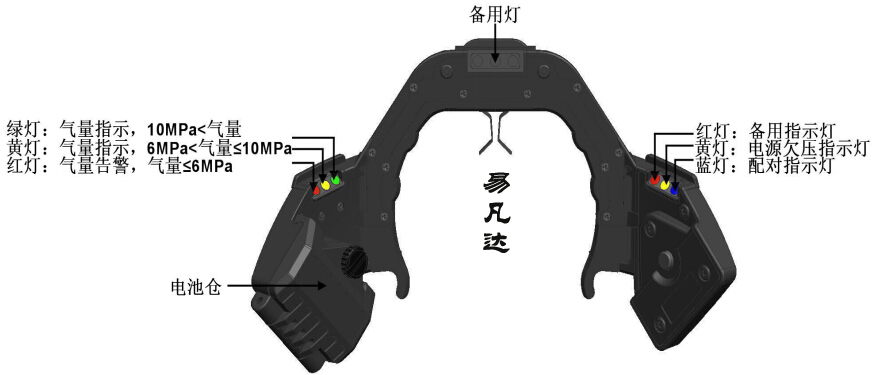

LED指示灯功能
LED灯共三组,每组3个灯，其中右边3个灯分别为HUD配对灯(蓝灯)、电池欠压灯(黄灯)、他救/超温告警(红灯)。中间3个灯为备用灯，左边3个灯分别为气量告警，气量≦6MPa（红灯）、气量指示，6MPa＜气量≤10MPa（黄灯）、气量指示，10MPa＜气量（绿灯）。

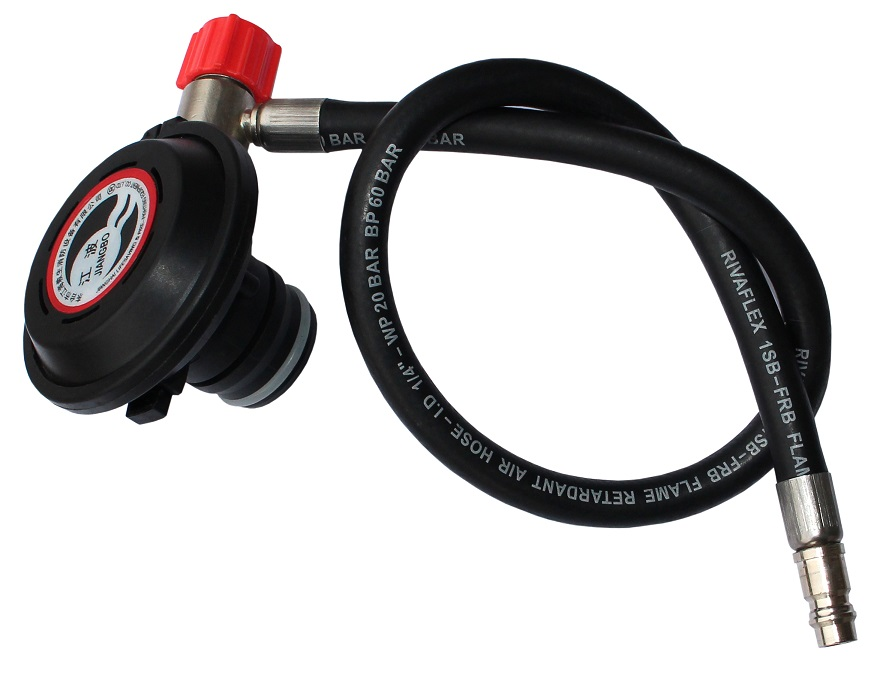

供气阀
供气阀的出气端与全面罩相连，进气端与中压导管相连。供气阀能向使用者提供大于300L/min的空气流量。吸气时膜片向下移动，压下开启杠杆，从而打开阀芯提供气流。
供气阀上的红色按钮是开启开关,正常情况下按下此开关使之处于关闭状态。使用前，必须对使用者进行专业培训，使用时请参考佩戴方法（第四节），使用后请参考佩戴方法（第五节）。
供气阀内通过膜片往复运动控制供给量，可根据佩戴者的吸气量把空气供给佩戴者。

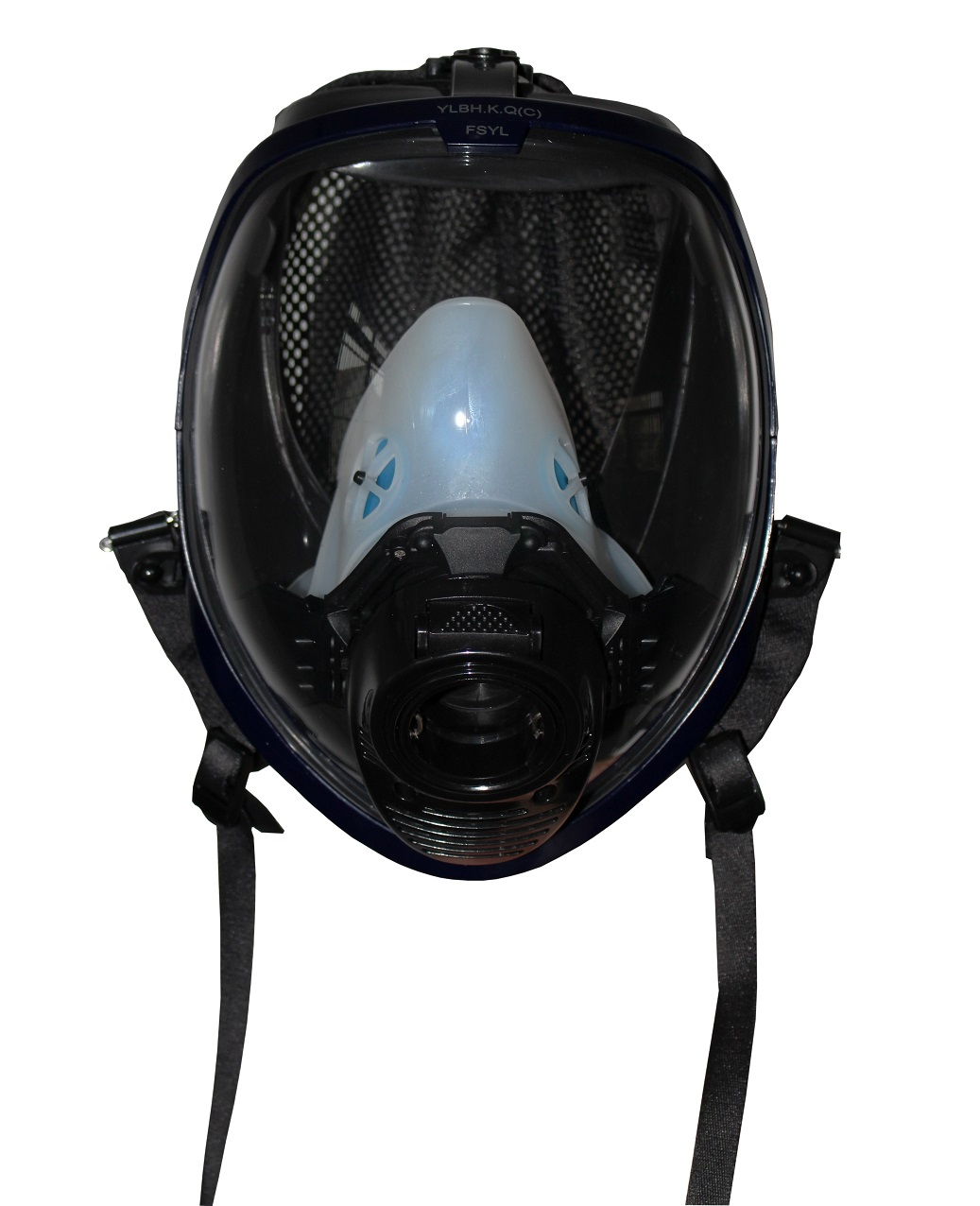

全面罩
全面罩采用硅橡胶材料，与面部贴合柔韧、舒适、视野宽阔。

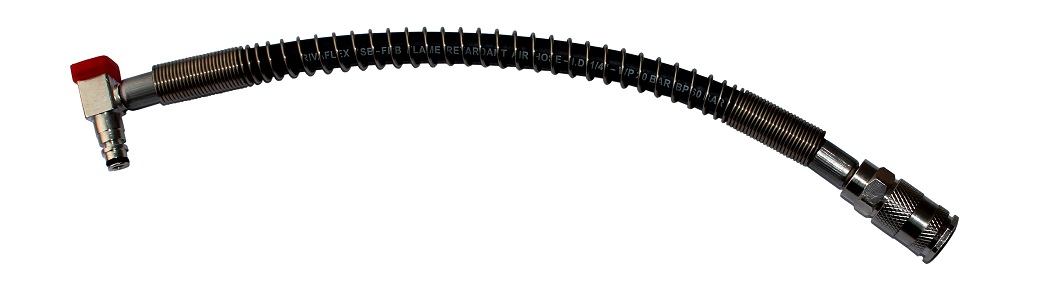

中压导管和快速接头
快速接头的两端分别与中压导管A、中压导管B连接。快速接头设有锁紧装置，插接时锁紧套逆时针旋转退回原位，插接后锁紧套顺时针旋转到原位。这样就大大加强了佩带过程中的安全性。
空气呼吸器使用前的检查
1. 检查全面罩的镜片、系带、环状密封、呼气阀、吸气阀是否完好，和供气阀的连接是否牢固。全面罩的部位要清洁，不能有灰尘或被酸、碱、油及有害物质污染，镜片要擦拭干净。
2. 供气阀的动作是否灵活，与中压导管的连接是否牢固。
3. 气源压力表能否正常指示压力。
4. 检查背具是否完好无损，左右肩带、左右腰带缝合线是否断裂。
5. 气瓶组件的固定是否牢固，气瓶与减压器的连接是否牢固、气密。
6. 打开瓶头阀，随着管路、减压系统中压力的上升，会听到气源余压报警器发出的短促声音；瓶头阀完全打开后，检查气瓶内的压力应在28 Mpa~30Mpa范围内。
7. 检查整机的气密性，打开瓶头阀2min后关闭瓶头阀，观察压力表的示值1min内的压力下降不超过2 Mpa。
8. 检查全面罩和供气阀的匹配情况，关闭供气阀的进气阀门，佩戴好全面罩吸气，供气阀的进气阀门应自动开启。
9. 根据使用情况定期进行上述项目的检查。空气呼吸器在不使用时，每月应对上述项目检查一次。
空气呼吸器的佩戴方法
1. 佩戴空气呼吸器时，先将快速接头拔开（以防在佩戴空气呼吸器时损伤全面罩），然后将空气呼吸器背在人身体后（瓶头阀在下方），根据身材调节好肩带、腰带，以合身牢靠、舒适为宜。
2. 连接好快速接头并锁紧，将全面罩置于胸前，以便随时佩戴。
3. 将供气阀的进气阀门置于关闭状态，打开瓶头阀，观察压力表示值，以估计使用时间。
4. 佩戴好全面罩（可不用系带）进行2~3次的深呼吸，感觉舒畅，屏气或呼气时供气阀应停止供气，无“咝咝”的响声。一切正常后，将全面罩系带收紧，使全面罩和人的额头、面部贴合良好并气密。
在佩戴全面罩时，系带不要收的过紧，面部感觉舒适，无明显的压痛。全面罩和人的额头、面部贴合良好并气密后，此时深吸一口气，供气阀的进气阀门应自动开启。
5. 空气呼吸器使用后将全面罩的系带解开，将消防头盔和全面罩分离，从头上摘下全面罩，同时关闭供气阀的进气阀门。将空气呼吸器从身体卸下，关闭瓶头阀。
注意：
a. 一旦听到报警声，应准备结束在危险区工作，并尽快离开危险区。
b. 压力表固定在空气呼吸器的肩带处，随时可以观察压力表示值来判断气瓶内的剩余空气。
c. 拔开快速接头要等瓶头阀关闭后，管路的剩余空气释放完，再拔开快速接头。
使用后的处理
空气呼吸器使用完后应及时恢复使用前的战斗准备状态，并做以下工作：
1. 卸下全面罩，用中性或弱碱性消毒液洗涤全面罩的口鼻罩及人的面部、额头接触的部位，擦洗呼气阀片；最后用清水擦洗。洗净的部位应自然干燥。
2. 卸下背具上的空气瓶，擦净装具上的油雾、灰尘，并检查有无损坏的部位。

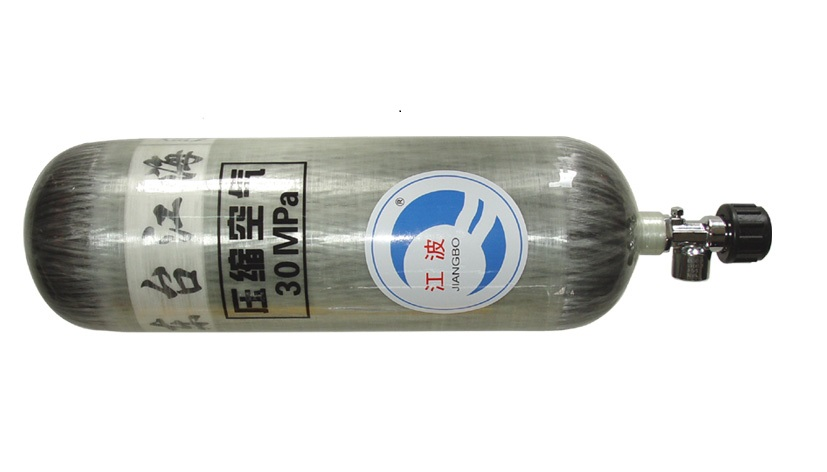

3. 对空气瓶充气。
4. 将充气的空气瓶，接到碱压器上并固定在背具上。
5. 按使用前准备工作要求，对空气呼吸器进行检查。
6. 空气瓶的充气方法及注意事项：
（1）关闭瓶头阀，将空气瓶组件从背具上卸下来。
（2）将气瓶组连接在空气压缩机的输出接口上。注意目检空气瓶的净水压日期、有无深的刻痕、切口及瓶头阀有无损伤，如发现损伤，应及时修理，测试合格后才能使用。
（3）打开瓶头阀旋钮，按下空气压缩机电源开关充气至30 Mpa。
（4）待空气瓶自然冷却后再充气至30 Mpa。注意不要对气瓶组过分加压。
（5）关闭瓶头阀，放空充气管路的剩余空气，然后从充气装置上取下气瓶组。
（6）将气瓶组装到背具上或另外存放备用。
空气呼吸器的检查和维护
1.  日常常规检查和维修
1.1  整机气密性检查
关闭空气呼吸器供气阀的进气阀门，开启瓶头阀，2min后再关闭瓶头阀，压力表在瓶头阀关闭后1min内的下降值应不大于2 Mpa。如果1min内的压力下降值大于2 Mpa，应分别对各个部件和连接处进行气密性检查。
1.2  报警器的报警压力
打开气瓶瓶头阀，待压力表指示值上升至7 Mpa以上时关闭瓶头阀，观察压力表下降情况至报警开始，报警起始压力应在5.5Mpa~0.5Mpa之间。如果报警起始压力超出了这一范围，应卸下报警器，检查各个部件是否完好，如损坏应更换新的部件。
1.3  供气阀和全面罩的匹配检查
关闭供气阀的进气阀门，佩戴好全面罩后，打开瓶头阀，在吸气时会听到“咝咝”的响声；在呼气和屏气时，供气阀应停止供气，没有“咝咝”的响声，表明供气阀和全面罩的匹配良好。如果在呼气和屏气时，供气阀仍然供气，还能听到“咝咝”的响声，说明不匹配。这时应对供气阀和全面罩进行全面的检查或更换供气阀和全面罩，重新做匹配检查，直至合格为止。
2.  日常维护
2.1  空气瓶和瓶头阀
（1）空气瓶避免碰撞、划伤和敲击，应避免高温烘烤和高寒冷冻及阳光下暴晒，油漆脱落及时修补，防止瓶壁生锈。
（2）空气瓶要按气瓶上规定的标记日期使用，定期进行检验，每三年进行一次水压试验检验，合格后方可使用。
（3）空气瓶内的空气不能全部用尽，应留有不小于0.05 Mpa的剩余压力。
（4）瓶头阀拆下维修后重新装上空气瓶时，要经过28 Mpa~ 30Mpa的气密性检验，合格后方可使用。
2.2  减压器
减压器在使用过程中不要随意拆卸。当安全阀漏气时，应对减压器的膛室压力和安全阀进行重新检验。
2.3  全面罩
空气呼吸器不使用时，全面罩应放置在包装箱内，存放时不能处于受压状态。应存放在清洁、干燥的仓库内，不能受到阳光暴晒和有毒气体及灰尘的侵蚀。
2.4  供气阀
一般情况下严禁拆卸供气阀。出现故障维修时，按原样装好，检验合格后方可使用。
3.   注意事项
（1）空气呼吸器及其零部件应避免阳光直接照射，以免橡胶件老化。
（2）空气呼吸器严禁接触油脂。
（3）应建立空气呼吸器的保管、维护和使用制度。
（4）空气瓶不能充装氧气，以免发生爆炸。
（5）每月应对空气呼吸器进行一次全面的检查。
（6）空气呼吸器不宜作潜水呼吸器使用。
（7）压力表应每年进行一次校正。
（8）用于呼吸的压缩空气应清洁，符合下列要求：
一氧化碳不超过5.5mg/m3 、二氧化碳不超过900 mg/m3、油不超过0.5 mg/m3 、水不超过50 mg/m3
空气呼吸器的成套性
供货成套性
1.  RHZK空气呼吸器 一台、2.  随机备件一套、3.  随机专用工具一套、4.  空气呼吸器内包装箱一个、5. 空气呼吸器外包装箱一个、6. 空气呼吸器使用说明书一份。
备件表

运输和贮存
1.  运输
不得雨淋暴晒，不得与油类、易燃品、腐蚀性介质装在一个车箱，要轻拿轻放。
2.  贮存
空气呼吸器应贮存在干燥采暖房间，室温5℃~40℃~，相对湿度不大于80%。库房不得有腐蚀介质，距热源不少于1.5m，防止日光直接照射。

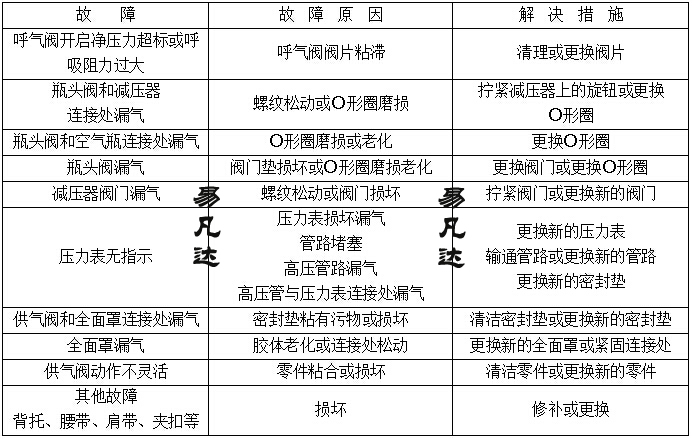

故障判别与解决
